使用单div实现CSS 绘图方法汇总
为什么只使用一个Div?
2013年5月,我参加了CSSConf,看到了LeaVerou关于border-radius的演讲,你可能会认为这个属性很不起眼。但是这个演讲让我大开眼界,认识到CSS还有很多行为我是不了解的。回忆起我还是艺术生的那段时光,不断地推动着我成为所选媒介的专家。作为一个Web设计师,CSS是我的媒介,因此我尽我所能地学习,探索它的极限。
为什么只有一个Div?
回忆我以前学画的时候,课堂上还做了混合颜色的实验,我们就使用三原色,红、黄、蓝,创造出了其他颜色的光谱。这个实验的目的是让我们了解颜色的特性,同时这种限制也让我们明白了混合的力量。你当然可以买一只绿色的笔,但是你也可以使用蓝色和黄色把绿色做出来。限制你的可选项,会让你重新评估手头上已有的工具。
我决定开始一个使用CSS绘画的项目,过段时间我就会给出一个只用CSS绘制的新东西。为了得到更大的挑战,探索CSS的潜力,我给自己定了这个限制,只是用一个Div。不能直接买一只绿色的笔(添加更多的Div),我要做的就是尽其所能地结合CSS属性来实现我的目的。
工具箱
一个Div加上浏览器支持的那些CSS属性,看起来可用的工具太少了。但是我发现问题不在于你在使用多少东西,而在于你如何看待你在使用的东西。
伪元素

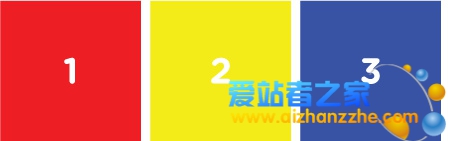

因为CSS有伪类,所以虽然只有一个Div,但实际上我可以使用三个元素。因此,使用div,div:before,div:after,我们可以这样:
div { background: red; } div:before { background: yellow; } div:after { background: blue; }
容易想到,这三个元素可以并排成为三个叠在一起的层。因此,在我的脑海中,它看起来是下面这样的:
形状
使用 CSS 和单个元素,我们可以制作三种基础图形。使用width和height属性制作正方形/矩形,使用border-radius制作圆/椭圆,使用border制作三角形/梯形。
我们还可以使用 CSS 创建其他图形,不过大部分都可以简单组合这些基础图形来实现,这些简单的图形最容易制作,也最容易修改。
多个相同的形状

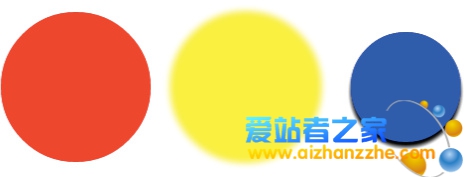

使用叠加的box-shadow,我们可以创建多个相同的形状,这些形状可以拥有不一样的大小、颜色和模糊效果。我们可以在x或者y轴上移动这些图形,因此几乎可以绘制无限的图形。
我们甚至可以给box-shadow添加box-shadow。注意它们申明顺序。再者,把它们当做层更容易理解。
渐变
渐变通过给定一个光源,可以被用来制造明暗和深浅效果,可以让简单扁平的图形看起来更真实。结合多个background-image,我们可以使用很多层的渐变来实现更加复杂光影,甚至是更多的图形。
div { background-image: linear-gradient(to right, gray, white, gray, black); } div:after { background-image: radial-gradient(circle, yellow 50%, transparent50%), linear-gradient(to right, blue, red); }
视觉
最困难的部分视觉,即如何拼凑这些形状成为可被感知的绘图。随着我越来越注重绘图的技巧,发现视觉这一步很重要。为了做到这一点,我常常凝视这主题相关的图片,将其切割为多个可视的部分。都是一个个形状,都是一个个颜色。我把整张图片简化为一些小的带颜色形状或者区块,我知道(大体上)如何使用CSS来实现它们。
实例
我们一起仔细看看两个绘图,并学习如何分解成不同的区块,合成一个大的图形。第一个就是一支绿色的蜡笔。

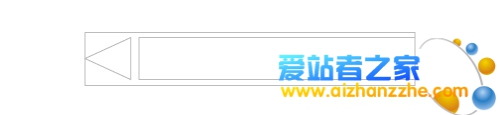

蜡笔由两个基础图形构成:矩形的笔身和三角形的笔尖。
我必须实现下面这些点来捕获真实蜡笔的感觉:
纸质包装上不同的颜色印刷在包装上的形状和文字条纹暗示蜡笔是圆的明暗效果,暗示圆形的蜡笔和光源
首先,我使用div和background颜色制作蜡笔的身体部分,从顶部到底部渐变,并使用box-shadow暗示立体感:
div { background: #237449; background-image: linear-gradient(to bottom, transparent62%, black(.3) 100%); box-shadow: 2px2px3pxblack(.3); }
然后,我使用一个从左到右的linear-gradient制作纸包装。alpha值为.6,这样的之前的渐变可以透出来。
div { background-image: linear-gradient(to right, transparent12px, rgba(41,237,133,.6) 12px, rgba(41,237,133,.6) 235px, transparent235px); }
接下来,我继续使用同样的方式,从左到右渐变,制作蜡笔上的条纹。
div { background-image: linear-gradient(to right, transparent25px, black(.6) 25px, black(.6) 30px, transparent30px, transparent35px, black(.6) 35px, black(.6) 40px, transparent40px, transparent210px, black(.6) 210px, black(.6) 215px, transparent215px, transparent220px, black(.6) 220px, black(.6) 225px, transparent225px); }
纸包装上印刷的椭圆,使用一个radial-gradient轻松搞定!
div { background-image: radial-gradient(ellipse at top, black(.6) 50px, transparent54px); }
我刚才单独展示了各个部分,不过别忘了background-image看起来是这样的:
div { // ellipse printed on wrapper background-image: radial-gradient(ellipse at top, black(.6) 50px, transparent54px), // printed stripes linear-gradient(to right, transparent25px, black(.6) 25px, black(.6) 30px, transparent30px, transparent35px, black(.6) 35px, black(.6) 40px, transparent40px, transparent210px, black(.6) 210px, black(.6) 215px, transparent215px, transparent220px, black(.6) 220px, black(.6) 225px, transparent225px), // wrapper linear-gradient(to right, transparent12px, rgba(41,237,133,.6) 12px, rgba(41,237,133,.6) 235px, transparent235px), // crayon body shading linear-gradient(to bottom, transparent62%, black(.3) 100%) }
完成了div,我们把注意力转移到:before伪类元素上,创建蜡笔的笔头。使用实心和透明的边框,我制作了一个三角形,把它和我之前绘制的div放到一起。
div:before { height: 10px; border-right: 48pxsolid#237449; border-bottom: 13pxsolidtransparent; border-top: 13pxsolidtransparent; }
比起蜡笔笔杆,笔头看起来有点平,我们可以使用:after伪类元素来修复这个问题。我添加一个从顶部到底部的linear-gradient,制作了一个反光效果,贯穿整只蜡笔。
div:after { background-image: linear-gradient(to bottom, white(0) 12px, white(.2) 17px, white(.2) 19px, white(0) 24px); }
这给那个扁平的三角形添加更多的层次感,更加真实。制作接近尾声,我给:after添加一些文字,定位,使得看起来像是印刷在蜡笔包装上的一样。
div:after { content: 'green'; font-family: Arial, sans-serif; font-size: 12px; font-weight: bold; color: black(.3); text-align: right; padding-right: 47px; padding-top: 17px; }
大功告成!
另外一个实例
蜡笔作为一个不错的例子,很好地展示了如何使用background-image和gradient来产生真实的效果。下面这个例子将展示多个box-shadow的强大之处:单div的照相机。

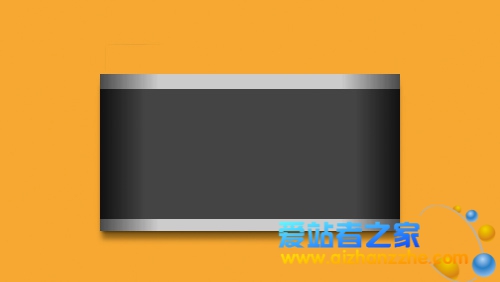

这是照相机的主体部分,使用background-image和border-image制作的。

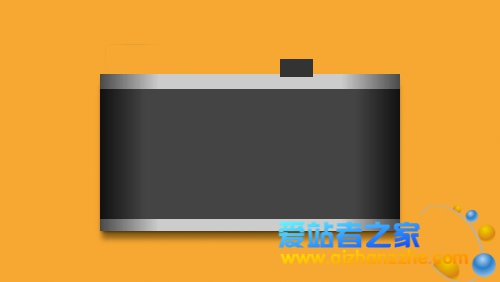

下面是一张 gif,展示:before伪类元素(黑色的那个矩形),以及使用它的box-shadow创建出来的很多照相机的细节部分。
div:before { background: #333; box-shadow: 0 00 2px#eee, -1px-1px1px3px#333, -95px6px0 0#ccc, 30px3px0 12px#ccc, -18px37px0 46px#ccc, -96px-6px0-6px#555, -96px-9px0-6px#ddd, -155px-10px1px3px#888, -165px-10px1px3px#999, -170px-10px1px3px#666, -162px-8px0 5px#555, 85px-4px1px-3px#ccc, 79px-4px1px-3px#888, 82px1px0-4px#555; }
类似的,下面是:after(灰色的圆)以及使用它的box-shadow制作的几个细节部分。
div:after { background: linear-gradient(45deg, #ccc40%, #ddd100%); border-radius: 50%; box-shadow: 0 3px2px#999, 1px-2px0white, -1px-3px2px#555, 0 00 15px#c2c2c2, 0-2px0 15pxwhite, -2px-5px1px17px#666, 0 10px10px15pxblack(.3), -90px-51px1px-43px#aaa, -90px-50px1px-40px#888, -90px-51px0-34px#ccc, -90px-50px0-30px#aaa, -90px-48px1px-28pxblack(.2), -124px-73px1px-48px#eee, -125px-72px0-46px#666, -85px-73px1px-48px#eee, -86px-72px0-46px#666, 42px-82px1px-48px#eee, 41px-81px0-46px#777, 67px-73px1px-48px#eee, 66px-72px0-46px#666, -46px-86px1px-45px#444, -44px-87px0-38px#333, -44px-86px0-37px#ccc, -44px-85px0-34px#999, 14px-89px1px-48px#eee, 12px-84px1px-48px#999, 23px-85px0-47px#444, 23px-87px0-46px#888; }
有点疯狂?不过你看到了吧, 多个box-shadow确实可以给使用单个div绘图添加很多细节部分。
最大的挑战
我碰到了两个最大的挑战,三角形的限制和gradient独特的行为。
三角形的问题
因为三角形是使用border创建的,这极大地限制了我对它的利用。使用border-image给border添加gradient,不能单独添加其中一边。无法给border创建出来的三角形添加box-shadow,因为box-shadow是添加在盒模型上的。因此要创建多个三角形就会很困难。看起来就是下面这样:
div { border-left: 80pxsolidtransparent; border-right: 80pxsolidtransparent; border-bottom: 80pxsolidred; } div:before { border-left: 80pxsolidtransparent; border-right: 80pxsolidtransparent; border-bottom: 80pxsolidred; border-image: linear-gradient(to right, red, blue); } div:after { border-left: 80pxsolidtransparent; border-right: 80pxsolidtransparent; border-bottom: 80pxsolidred; box-shadow: 5px5px5pxgray; }
多层渐变
渐变的行为就是会填满整个background。在堆叠多个gradient的时候就显得很讲技巧。需要花费额外的时间思考透明度、z-index这些事,还要搞清楚什么要可见,什么不要。不过若能有效地使用gradient,我们的绘图可以包含很多令人惊叹的细节。

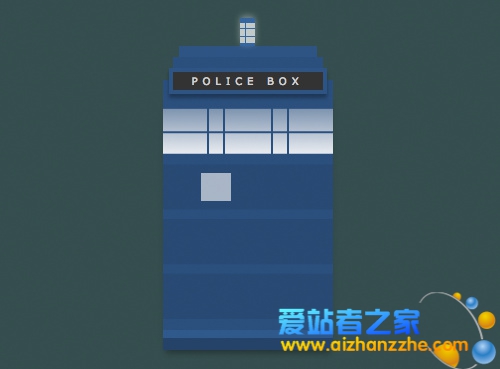

Tardis 就是一个很好的例子,显示或隐藏渐变,创建了一张细节极强的图片。下图显示的是绘制的中间过程,可以看到数个从顶部到底部的渐变,宽度填满整个容器。

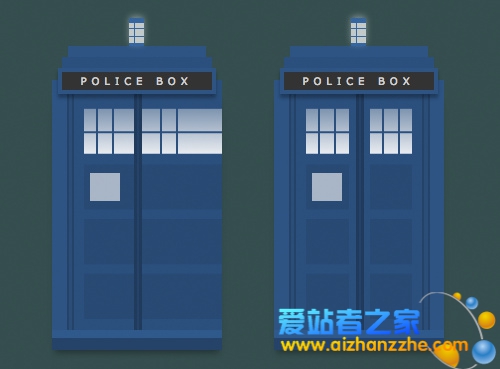

使用从左到右和从右到左的gradient,我可以遮住一部分渐变,同时把其他部分渐变显示出来。
最终的结果看上去包含了很多图形来构成 Tardis 的前面,但实际上它就是层叠的linear-gradient。很多时候不得不伪造呀。
动态地查看它们
源于这个项目,有一个非常酷非常有用的好东西突然出现,那就是 Rafael Carício(@rafaelcaricio) 开发的名为CSS Gradient Inspector的 Chrome 浏览器插件。这个开发工具可以探测且可以开关元素上的每一个 gradient,看起来就像开关一个个层。(它在日常项目中也非常有用。)
我希望设计师和开发者使用动画或者 JavaScript 的功能来做类似的尝试,或者对这些绘画做一些变形。你可以到http://div.justjavac.com或者GitHub上把玩一下这些 CSS。
